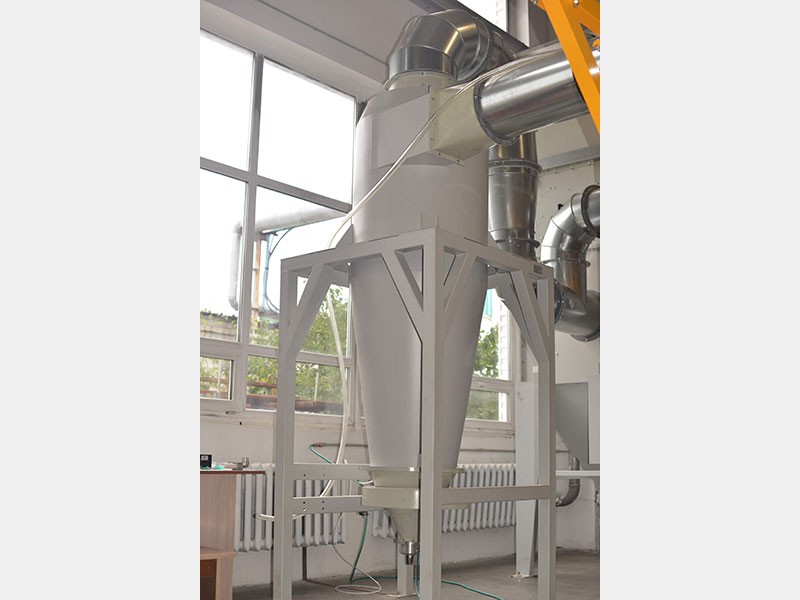

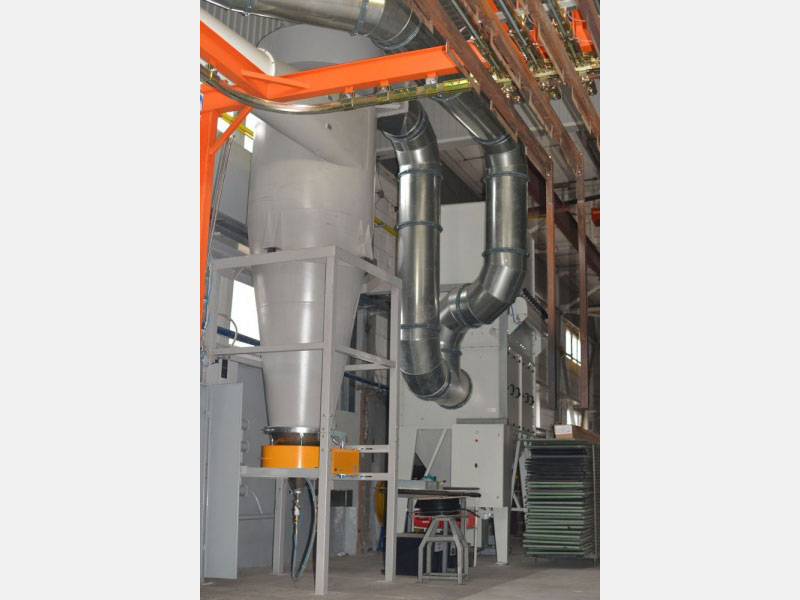

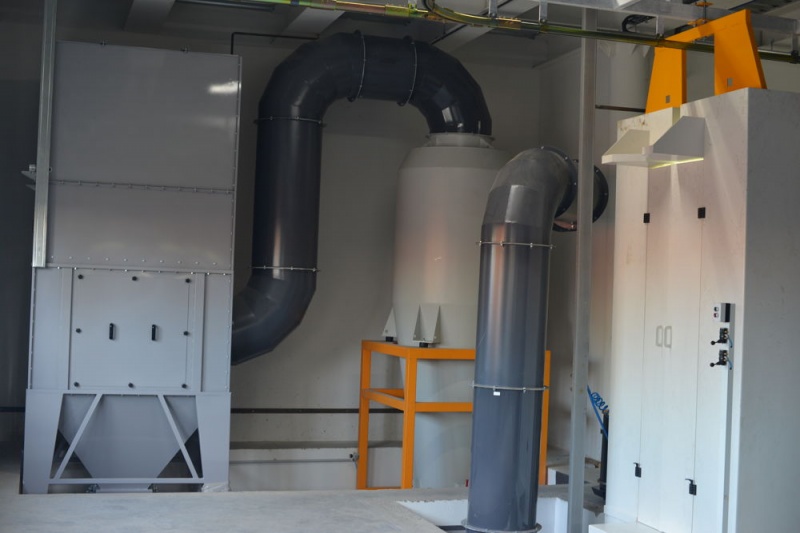

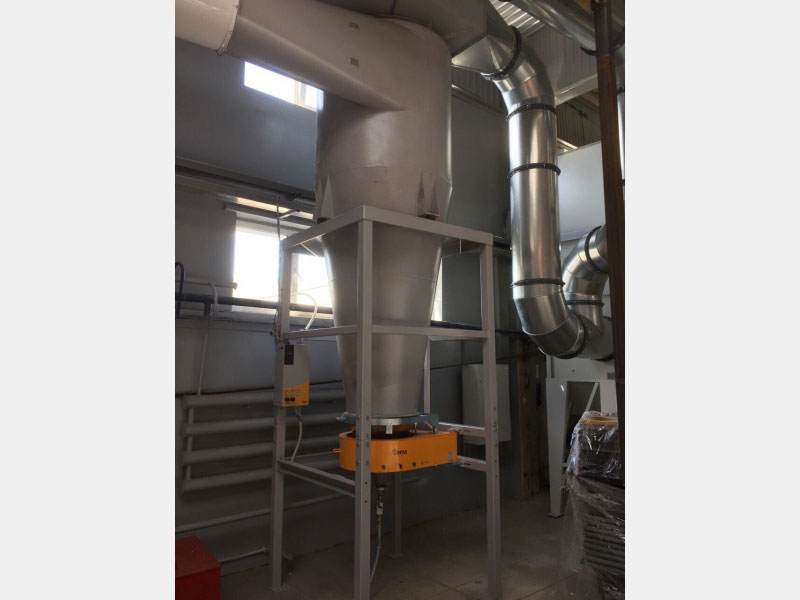

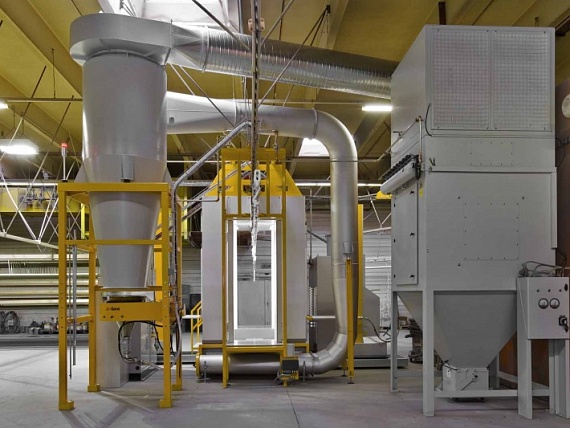

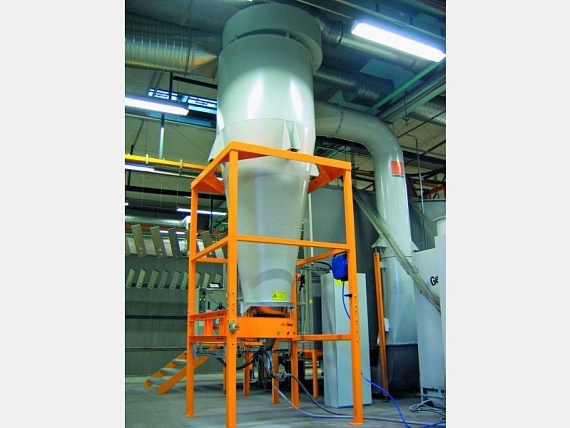

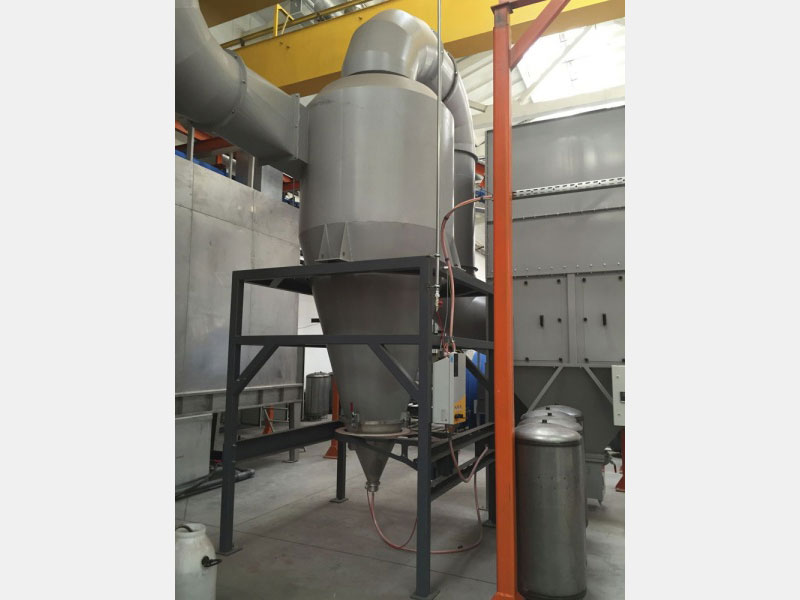

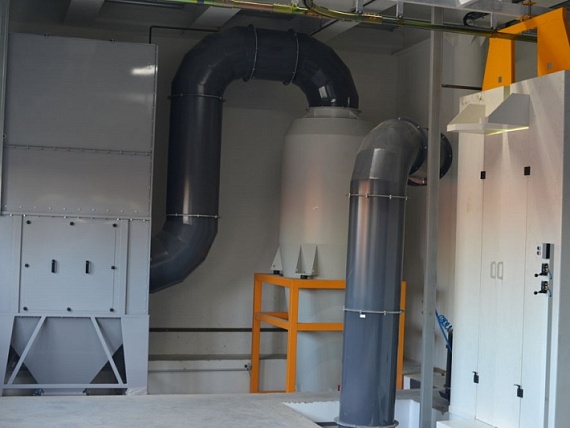

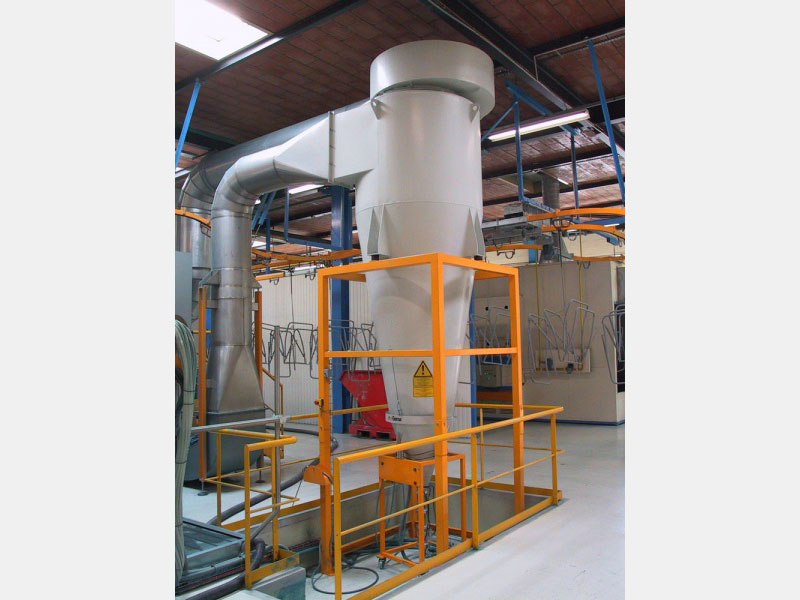

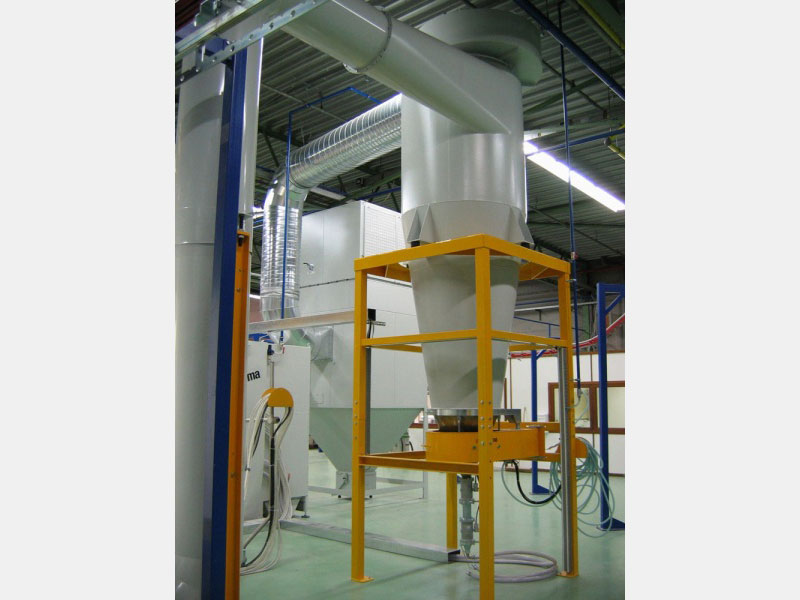

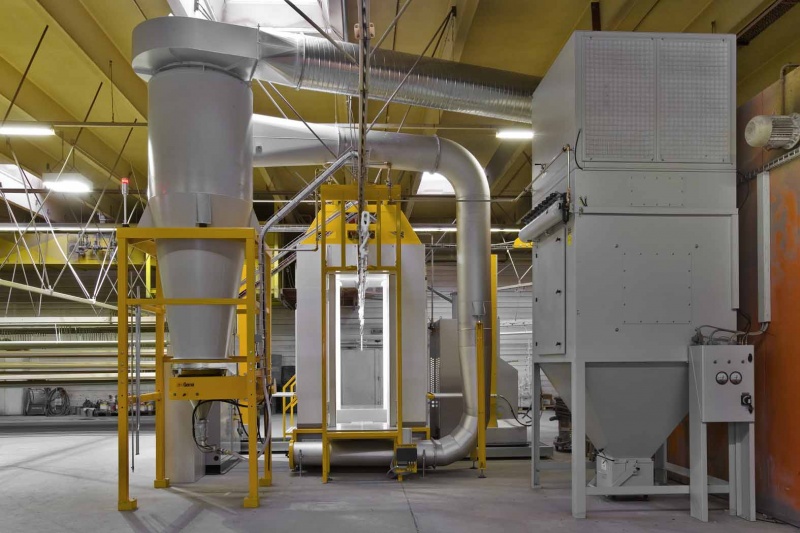

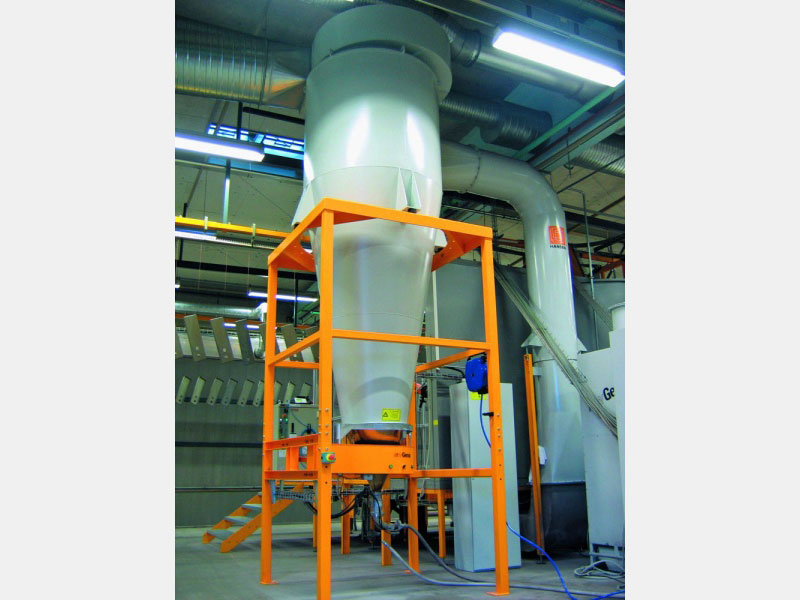

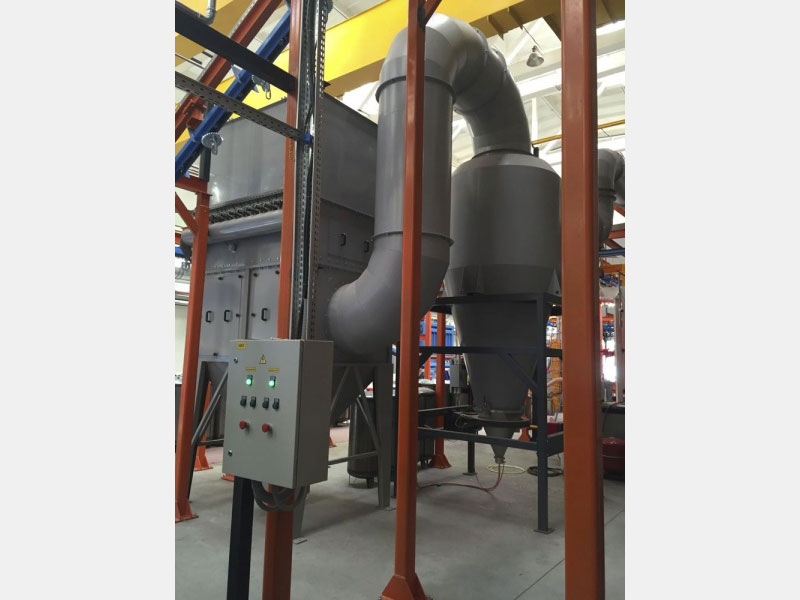

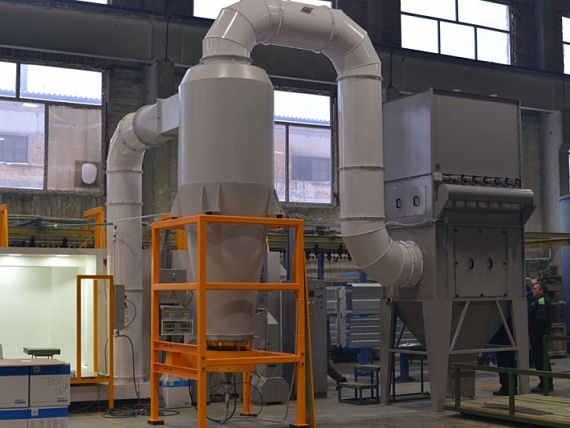

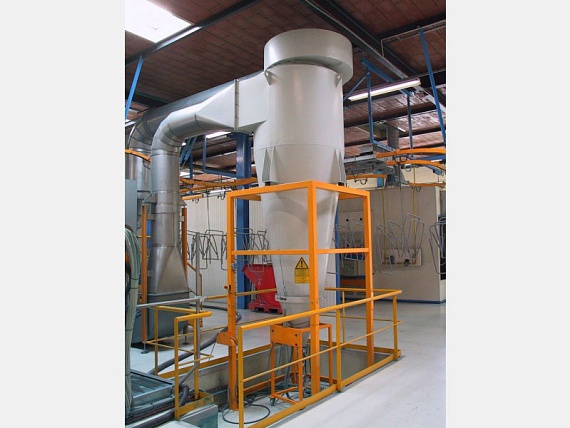

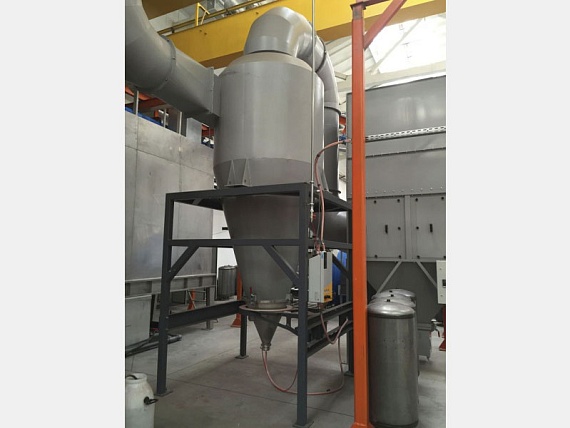

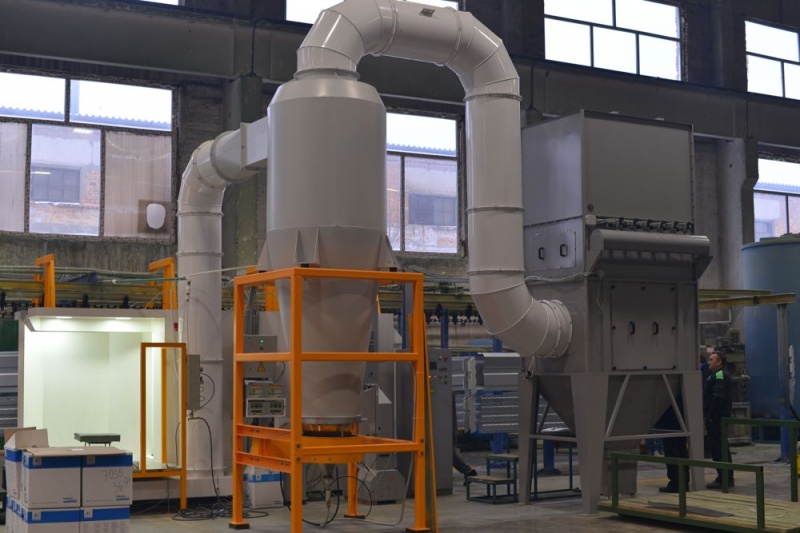

Центробежный циклон

Центробежный циклон предназначен для сепарирования (разделения) воздушно-порошковой смеси, которая всасывается из окрасочной камеры.

Циклон позволяет производить грубую очистку воздуха от порошковой краски в непрерывном режиме.

Внутри корпуса циклона создаются центробежные потоки воздуха, создаваемые вентиляторами блока фильтров, благодаря которым частицы порошка оседают на стенках циклона и движутся вниз к его нижней горловине.

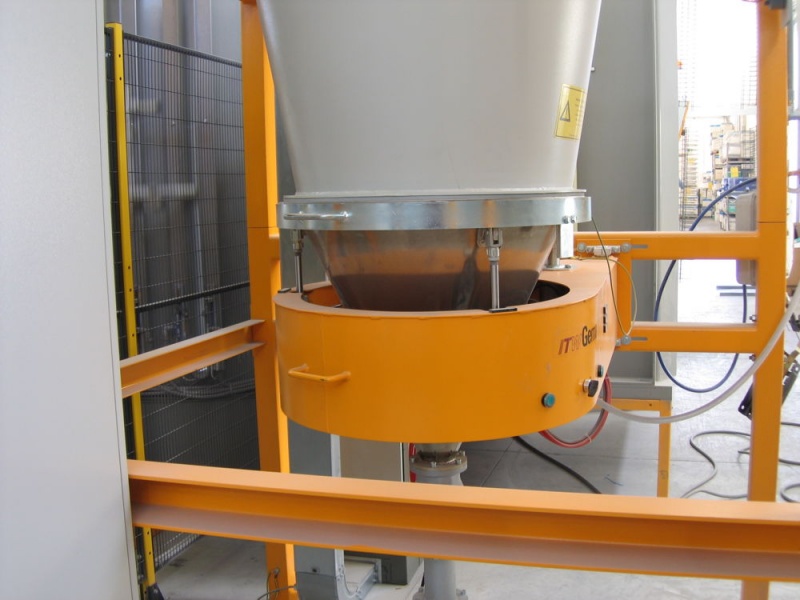

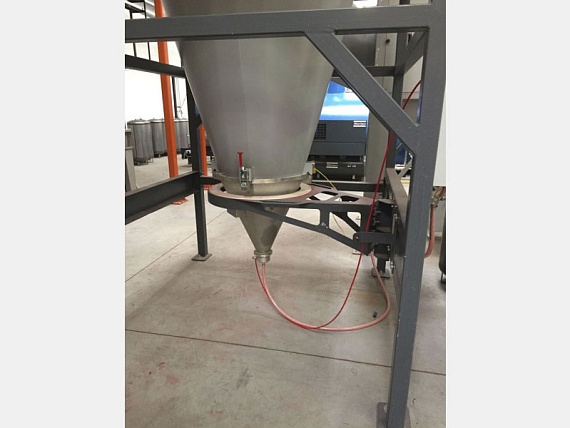

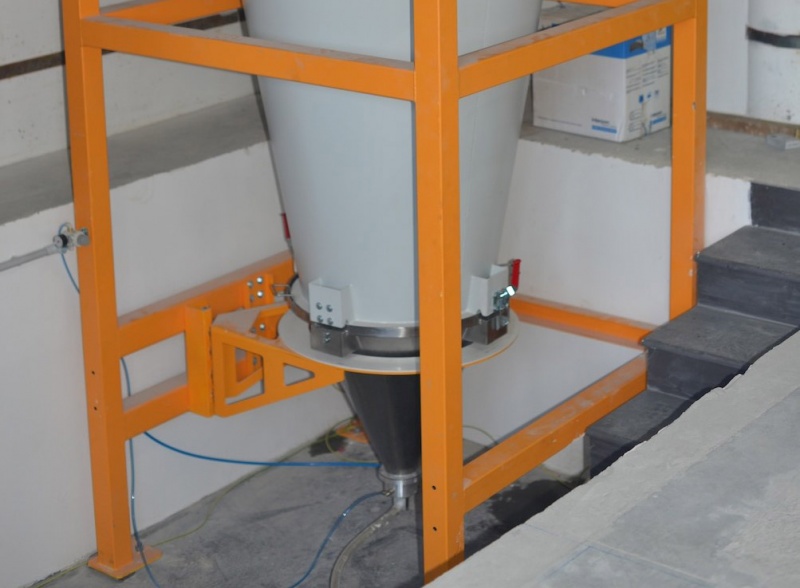

В нижней горловине циклона установлено сито для очистки вторичного порошка от мусора и воронка, соединённая с порошковой помпой.

Очищенный от крупных частиц порошка воздух уходит в конечный фильтр через отверстие в верхней части циклона.

Циклон легко очищается при смене цвета и позволяет вернуть в рабочий цикл большую часть сепарируемого порошка (95-97%).

Циклон состоит из:
  • Тело циклона из стали с фланцами для присоединения воздуховодов

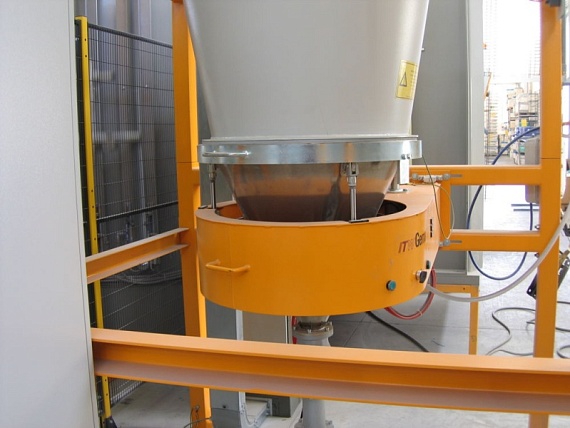

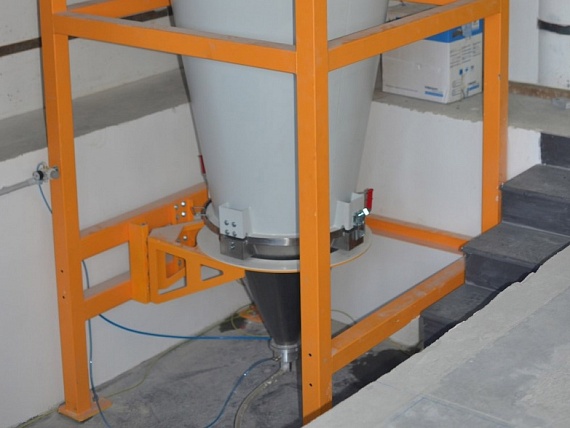

  • Нижняя отсоединяемая часть с ситом
  • Опорная конструкция
  • Нижняя отсоединяемая часть с встроенным ситом и помпой для возврата порошка в бункер-питатель
  • Пневматический блок
  • Порошковая помпа перистальтического типа для возврата вторичного порошка - PP 06 (Gema) предназначена для перекачки порошковой краски с минимальным расходом сжатого воздуха.
  • Порошковый насос OptiFeed PP06 с блоком электрического и пневматического управления: производительность до 3.5 кг/мин.
