Автоматическая установка для очистки рабочего раствора от масла и шлама (сепаратор)

Масляный сепаратор предназначен для удаления из рабочего раствора различных загрязнений и консервационных масел, которые удаляются в процессе работы с поверхности изделий и попадают в раствор ванны обезжиривания.

Принцип работы сепаратора основан на разделении жидкостей, обладающих различной плотностью, путём создания ламинарного потока жидкости, проходящего через систему ламелей, которые способствуют отделению масла и концентрации его на поверхности.

Твёрдые загрязнения скапливаются на дне сепаратора и должны периодически удаляться вручную.

Масло собирается на поверхности и затем отводится через переливной жёлоб в пластиковую ёмкость. Общий принцип работы сепаратора показан на рисунке ниже.

Подача жидкости в сепаратор и возврат в ванну после очистки осуществляется пневматическими насосами с регулируемой производительностью.

Общий принцип работы сепаратора показан на рисунке ниже.

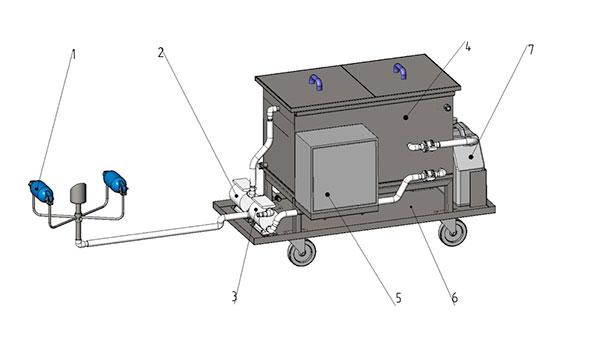

Устройство сепаратора:


1 – Плавающая воронка для сбора масла с поверхности ванны обезжиривания; 2 – Насос заборный; 3 – Насос отсасывающий; 4 – Корпус маслоотделителя; 5 – Шкаф управления; 6 – Поддон; 7 – Канистра для сбора масла.

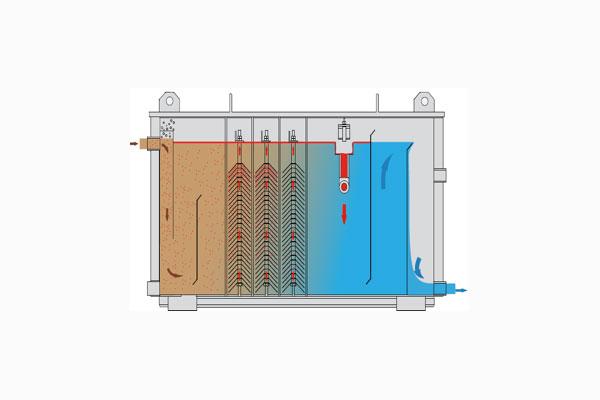

Принцип действия сепаратора:


Технические характеристики:
Режим работы Непрерывный с остановками для очистки в нерабочее время
Диапазон Ph очищаемого раствора 3,5 – 12,0
Диапазон температуры воды 5-70 °С
Влажность в помещении < 80%
Вес ок. 90 кг
Производительность 350 л/час
Давление воздуха 2-5 бар
  • Оборудование поставляется в разобраном виде. Сборка производится на меcте эксплуатации
