Система управления автоматической линией окраски

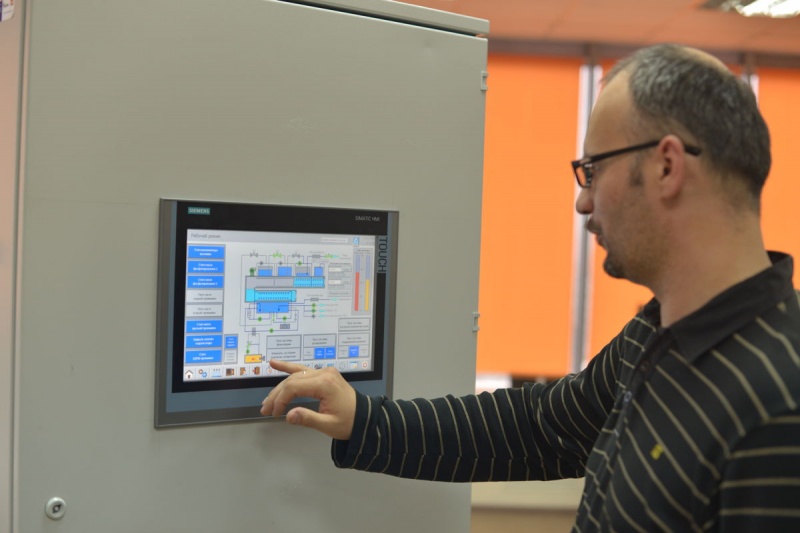

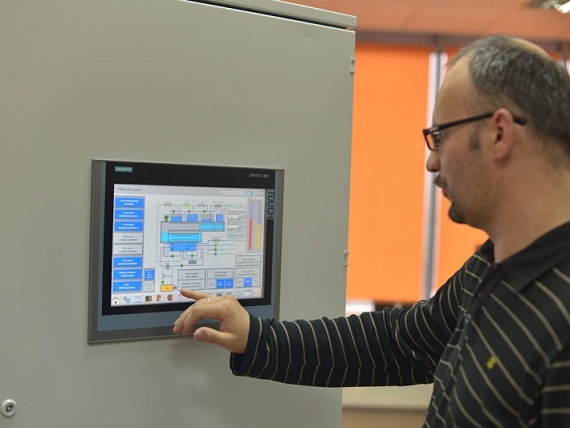

Предназначена для работы в составе автоматизированных линий порошковой окраски. Данная система управления спроектирована на базе промышленного логического контроллера SIEMENS S7-1200, Touch Screen с цветной сенсорной панелью оператора 15 дюймов

ОПИСАНИЕ

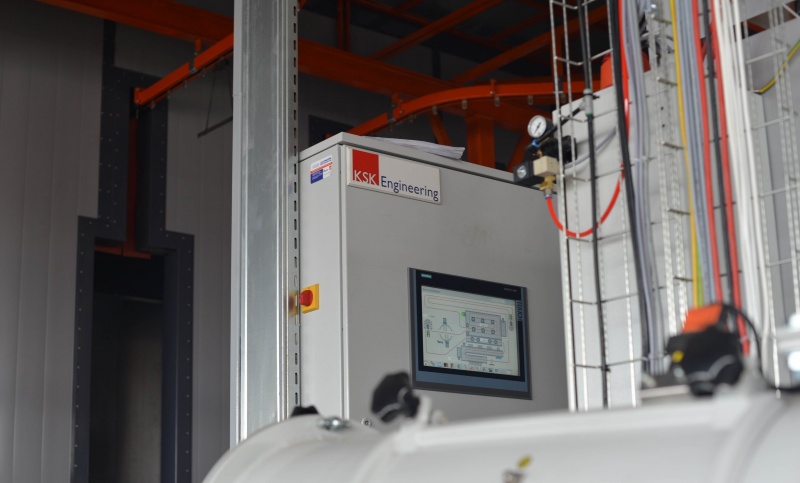

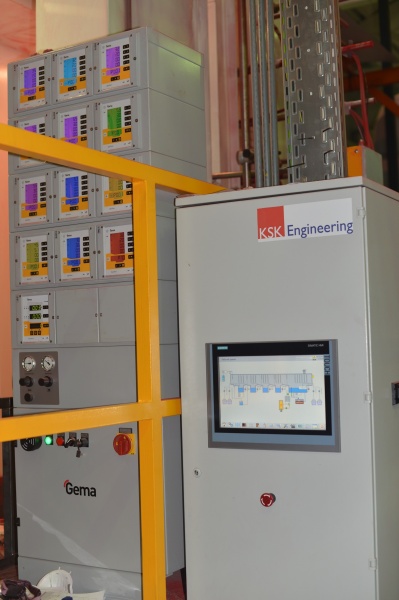

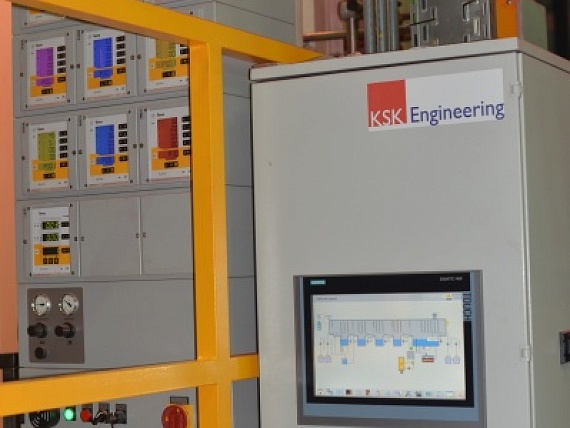

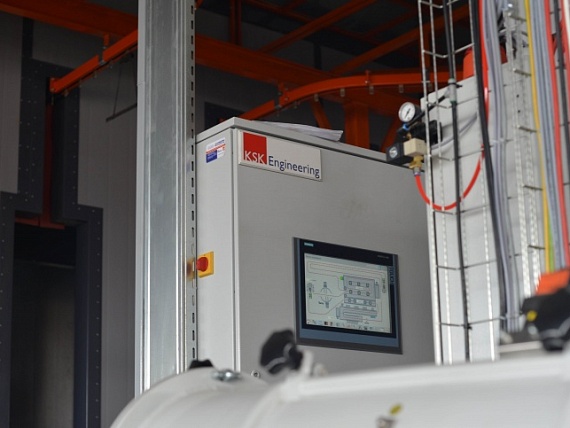

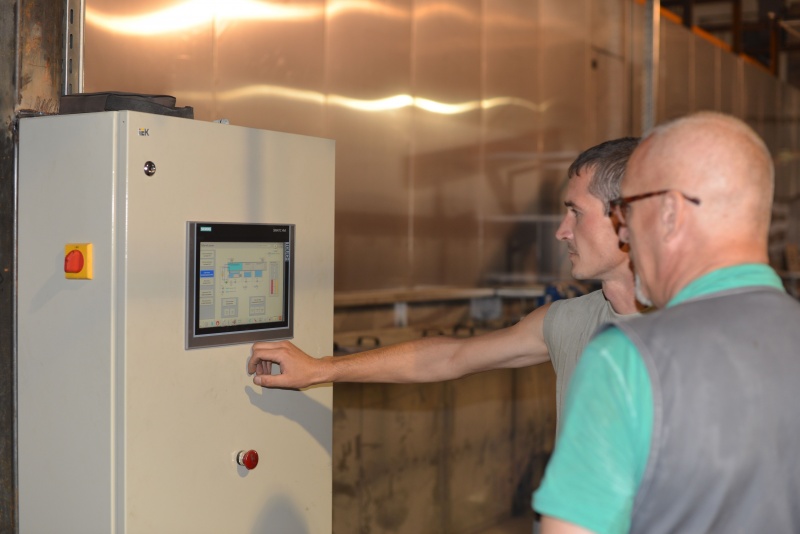

Блоки управления находятся внутри металлического шкафа с классом защиты IP 55

В составе щита следующие блоки:
• Защитные автоматы и предохранители,
• Управляющие устройства,
• Трансформатор низкого напряжения,
• Световая и звуковая сигнализация
• Инвертеры для регулировки скорости конвейера

Контроллер управляет работой всех агрегатов линии в автоматическом режиме в соответствии с заданными параметрами без вмешательства персонала, по заранее запрограммированному алгоритму, что позволяет устранить человеческий фактор и исключить ошибки и недобросовестность персонала.

Функции контроллера:
• Автоматическое включение агрегатов по таймеру

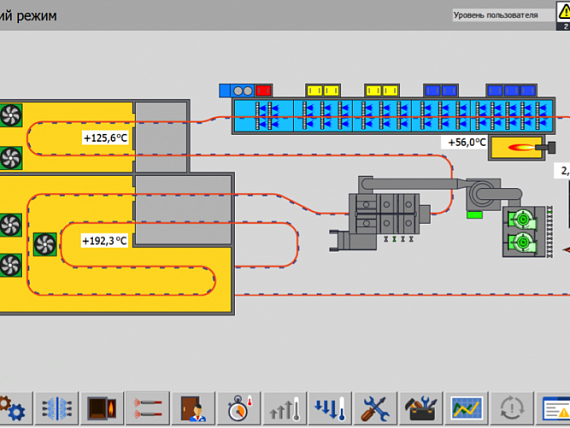

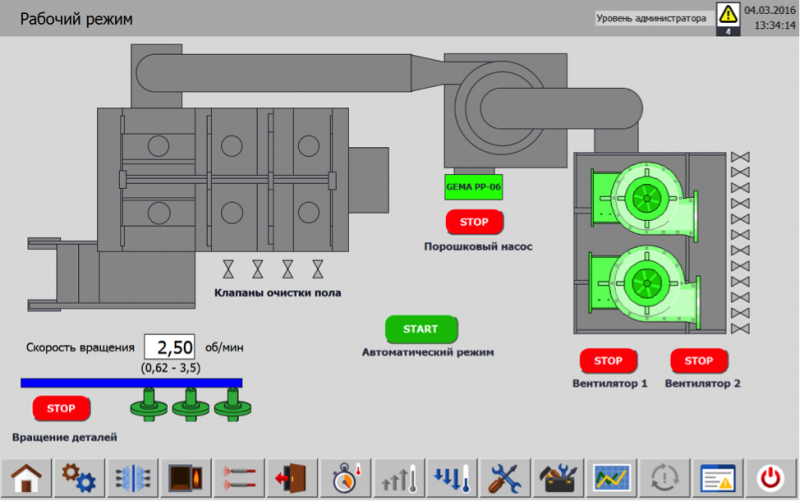

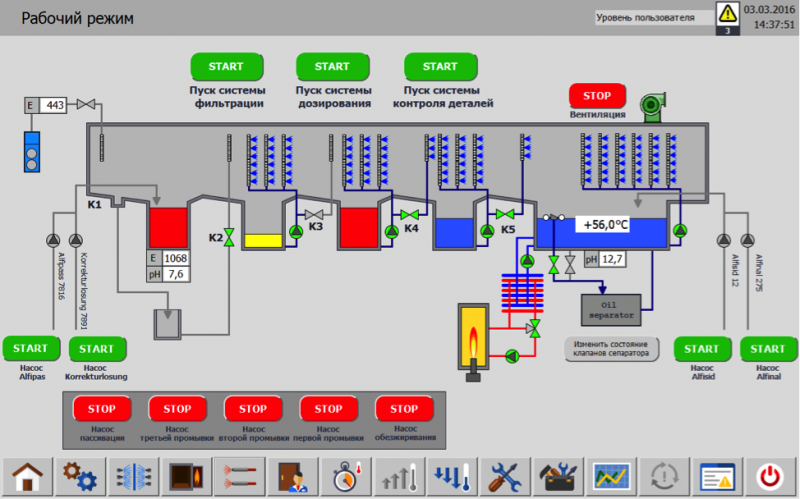

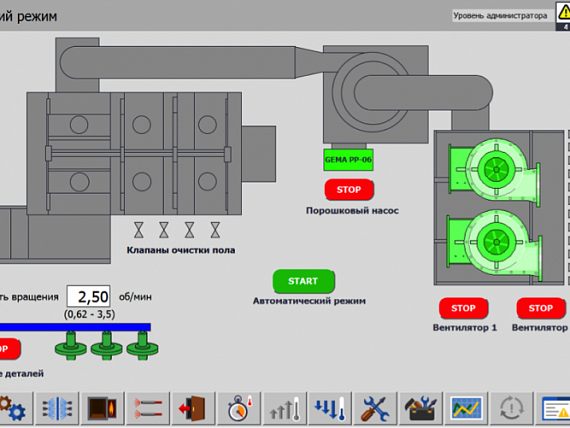

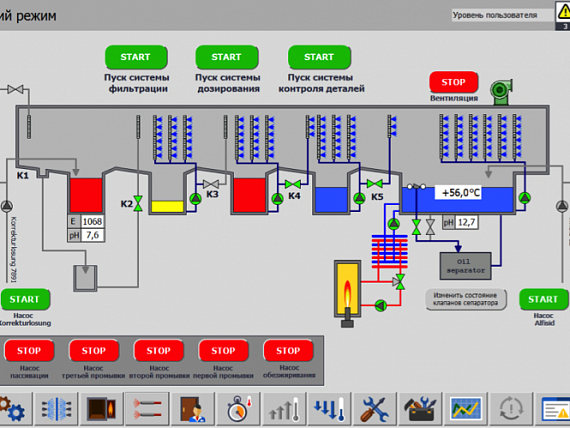

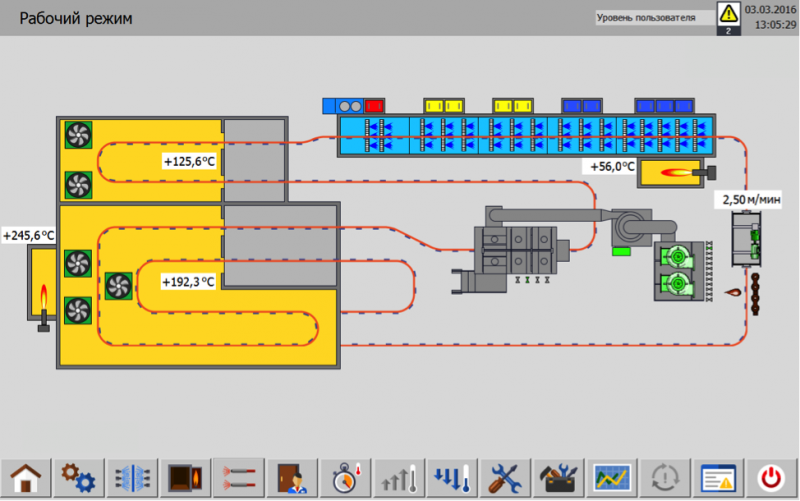

• Визуализация работы агрегатов линии
• Построение температурных графиков в режиме реального времени
• Архивирование данных о работе агрегатов

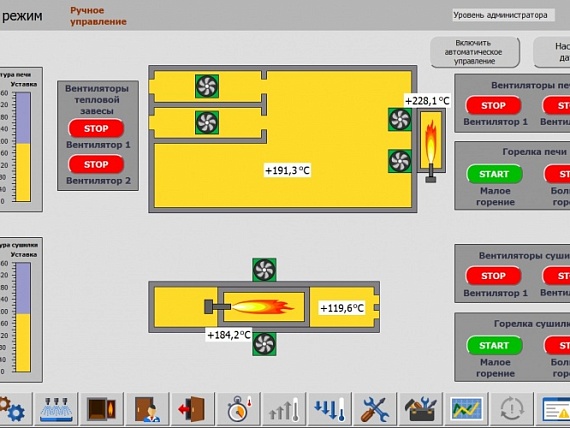

• Режимы: подготовка к работе (разогрев), рабочий режим, режим охлаждения, режим ручного управления,
• Разграничение прав доступа персонала: уровень оператора, уровень технолога, уровень администратора,
• Контроль аварийных ситуаций и сигнализация об аварии,
• Автоматический контроль агрегатов линии и поддержание заданных параметров:

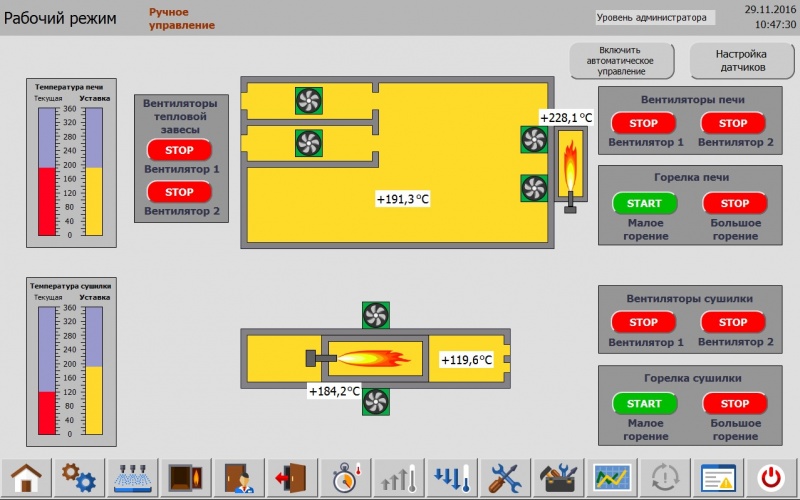

• Контроль и поддержание температура в печи полимеризации и сушке
• Контроль работы горелок/ТЭНов
• Поддержание установленной скорости конвейера, контроль смазки
• Контроль давления сжатого воздуха
• Управление работой насосов и вентиляторов, сервоприводов
• Контроль аварийных ситуаций и сообщения о ошибках и авариях
